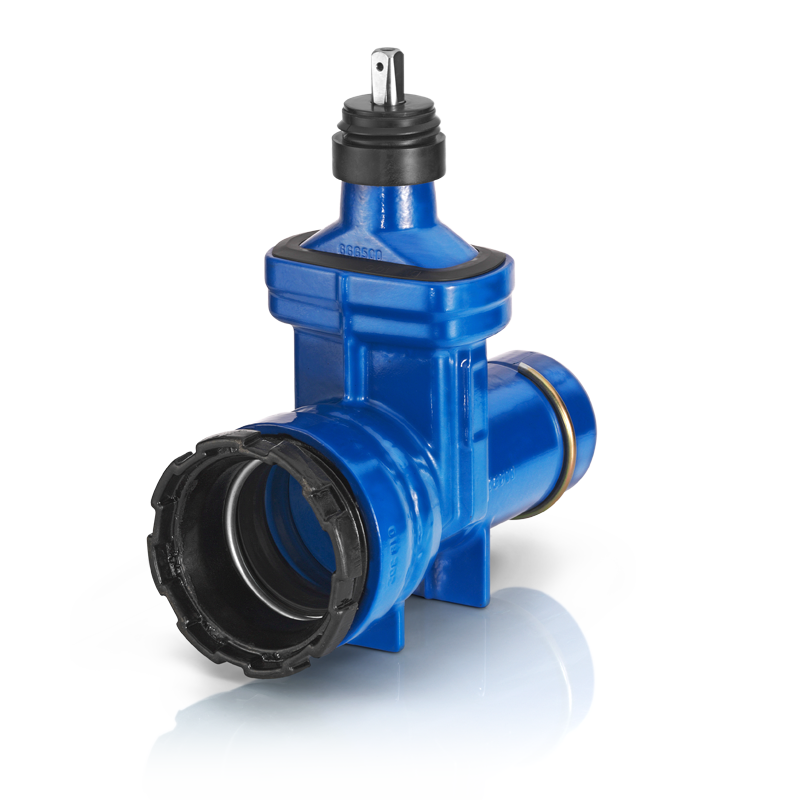

Schieber mit Vollschutz Fig. 5327

Art-Nr. 180465

Schieber mit Vollschutz
Fig. 5327 | PN 16

Trinkwasser, Brauchwasser

Login

Für Preisinformationen bitte einloggen.

Fig. 5327


Ausführung: mit Schraubmuffe/Spitzende Guss | Doppelkammermuffe | weichdichtend | innenliegende Spindel | medienfreie Spindellagerung
Prüfungen: DIN-DVGW W 363 (P)/EN 1074
Werkstoff: Gehäuse, Oberteil, Keil EN-JS1050 | Spindel X20Cr13 (1.4021) | Spindelmutter Messing (CW617N) | Gummiteile EPDM, W 270
Oberflächenschutz:  innen und aussen EPOXY-Dickschicht (EWS) RAL 5015


Technische Angaben



Verbindung Oberteil-Gehäuse schraubenlos




Zubehör


Fig.

Einbaugarnitur Teleskop

6895, 8324, 8325, 8348

Einbaugarnitur Universal

6654, 8349

Handrad

8316, 8317

Spindelaufsatz

6662

Spindelverlängerung

9749, 9750

Strassenkappen (siehe Zubehör)



Schubsicherung SUBA kurz (für SRM)

2306

Übergangsstück PE 100

2398

Antriebe

A, AA, AE, AB


Montagehinweis



Ring wird lose mitgeliefert



Nicht elektrisch überbrückt



Kann mit einer anderen Schraubmuffe schubgesichert werden



Betriebsdruck 16 bar mit längskraftschlüssiger Verbindung








DN

M
mm

DE
mm

L
mm

H
mm

AxB
mm

T
mm

L1
mm

l
mm

s
mm

Sp □
DIN-NR.


kg

PN
bar

Art-Nr.

NPK / CAN
CPN

80

166

98

367

300

135x164

85

140

203

50

17

17.5

16

180465

811.221

100

187

118

370

330

146x186

90

140

204

50

19

19.9

16

180466

811.222

125

214

144

386

370

160x225

95

140

213

50

19

26.3

16

180467

811.223

150

241

170

410

408

180x275

100

150

227

52

19

36.6

16

180468

811.224

200

294

222

438

530

194x330

105

155

243

60

24

63.0

16

180469

811.225
