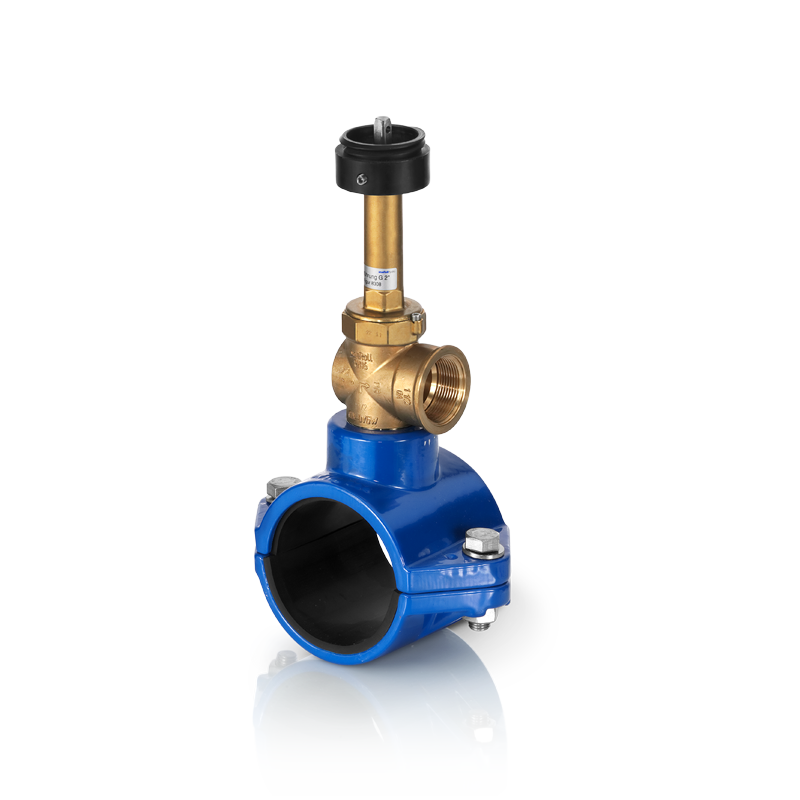

Ventilanbohrarmatur Fig. 8329

Art-Nr. 174140

Ventilanbohrarmatur
Fig. 8329 | PN 10
mit Stanzfräser für PVC- und PE-Rohre

Trinkwasser

Login

Für Preisinformationen bitte einloggen.

Technische Angaben



Anbohrbrücke Gusseisen
mit Kugelgraphit



Eckventil Messing und Messing bleifrei**)



Dichtungen nach EPDM / W270




Zubehör


Fig.

Einbaugarnitur Teleskop

6895, 8326

Einbaugarnitur Universal

6654, 8314

Handrad

8316, 8317

Spindelaufsatz

6662

Spindelverlängerung

9749, 9750

Strassenkappen (siehe Zubehör)




Montagehinweis



Ventil beidseitig 45° schwenkbar



Abgang 1½" Bohrung 30 mm



Abgang 2" Bohrung 44 mm



Anbohren mit Anbohrapparat siehe unter Montage- und Anbohranleitung

7813

*) Bohrung-ØD
a) Nur für HDPE-Rohre PE100




DN

∅D1
mm

∅D2
mm

∅D*)
mm

A
mm

H1
mm

H2
mm

SW1
mm

SW2
mm


kg

PN
bar

Art-Nr.

80

90

1½"

30

142

297

111

55

36

3.4

10

174140

174274**)

80

90

2"

44

142

297

111

70

36

3.4

10

174150

174281**)

100

110

1½"

30

165

307

121

55

36

3.5

10

174141

174275**)

100

110

2"

44

165

307

121

70

36

3.5

10

174151

174282**)

125

140

1½"

30

200

322

136

55

36

4.4

10

174142

174276**)

125

140

2"

44

200

322

136

70

36

4.4

10

174152

174283**)

150

160

1½"

30

218

342

146

55

36

4.8

10

174143

174277**)

150

160

2"

44

218

342

146

70

36

4.8

10

174153

174284**)

200a)

225

1½"

30

290

365

179

55

36

5.4

10

174144

174278**)

200a)

225

2"

44

290

365

179

70

36

5.4

10

174154

174285**)

250a)

280

1½"

30

401

426

259

55

36

5.8

10

174145

174279**)

300a)

315

1½"

30

436

443

276

55

36

6.0

10

174146

174280**)
